Robust Engineering Software intègre un éditeur graphique de synoptique de fabrication ou diagramme de flux (flowchart en anglais), personnalisable à vos habitudes.
Cette partie du logiciel AMDEC FMEA partage bien sûr les données avec votre structure process.
Le synoptique de fabrication est avant tout un document de présentation et de communication. Au démarrage d’un projet d’industrialisation, il est nécessaire d’établir la gamme de fabrication, c’est-à-dire de définir comment le produit sera fabriqué et comment les opérations vont s’enchaîner. Cette modélisation permet aux équipes de production de définir comment ces opérations sont réalisées en termes de flux et en termes de moyens industriels nécessaires. Sous l’aspect Qualité, il est également recommandé d’identifier pour chaque opération si une caractéristique spéciale est fabriquée ou contrôlée.
La formalisation d’un synoptique de fabrication peut varier selon les pratiques de chaque société, mais généralement, on procède selon les étapes suivantes :
- On associe à chaque opération de fabrication un symbole qui permet d’identifier rapidement la nature de l’opération, c’est-à-dire la valeur ajoutée de l’étape dans la fabrication du produit. On distingue par exemple les opérations de fabrication, de stockage, de contrôle ou de transfert.
- On peut aussi identifier si l’opération fabrique des caractéristiques spéciales ou intègre un contrôle. Dans ce cas, on associe à l’opération le symbole correspondant.
- On peut également associer des informations complémentaires comme le moyen industriel, les procédures qualité utilisées pour la fabrication, le contrôle ou le traitement des non-conformités.
- Les opérations sont ensuite disposées et liées entre elles de façon à expliquer l’enchainement, les flux en série ou en parallèle.
- On peut également faire apparaitre les composants primaires, nécessaires à chaque opération, ainsi que les références intermédiaires de fabrication.
- Le synoptique de fabrication doit être officialisé et référencé dans le cadre des exigences du système qualité. Il doit être indicé et mis à jour à chaque évolution.
La cartographie du processus via ce diagramme de flux est un travail préliminaire à l’animation d’une AMDEC Process et à l’élaboration du plan de surveillance.
Au premier coup d’œil, un auditeur ou un client peut comprendre quel est le séquencement des opérations, qu’elles soient réalisées en série ou en parallèle.

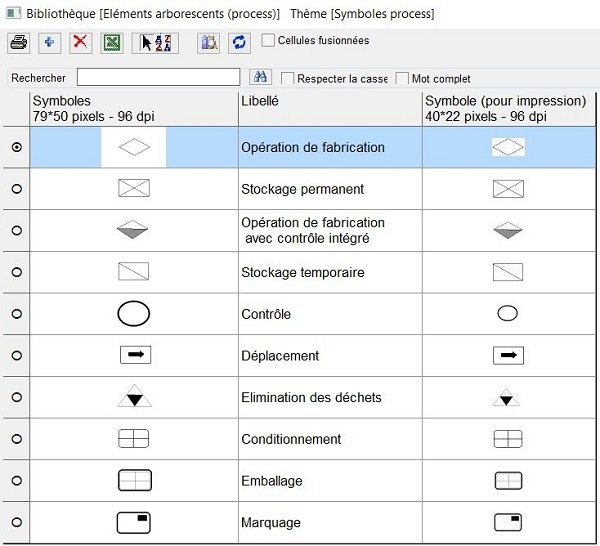

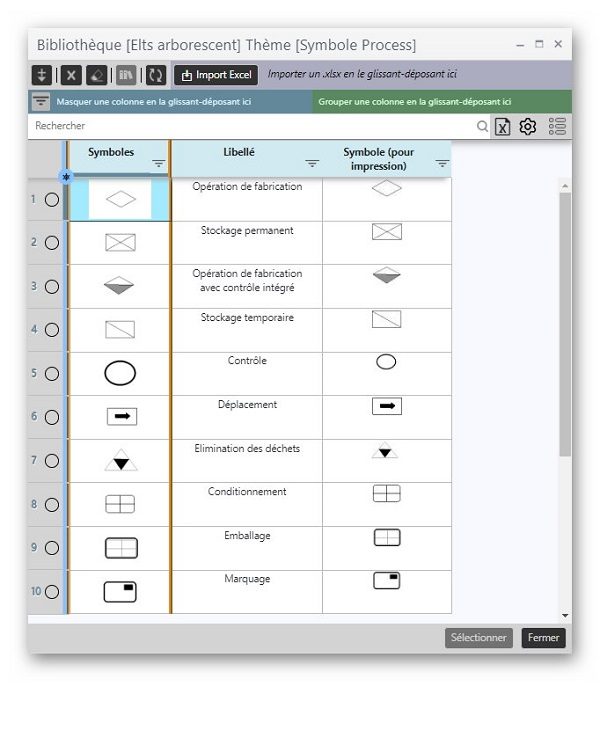

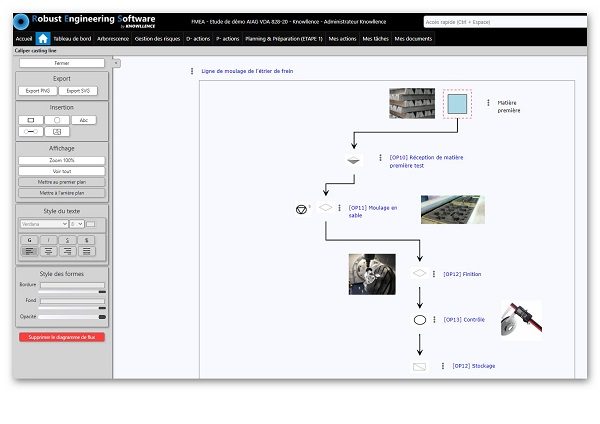

L’éditeur de synoptique de fabrication de Robust Engineering Software permet de créer facilement et rapidement vos synoptiques / diagrammes de flux, à l’aide d’une palette de symboles d’opérations. Cette liste de symboles est livrée de base avec le logiciel, mais vous pouvez bien sûr ajouter des symboles, modifier les symboles existants ou remplacer ceux-ci par les vôtres :
Qu’est-ce qu’un synoptique de fabrication et à quoi sert-il ?

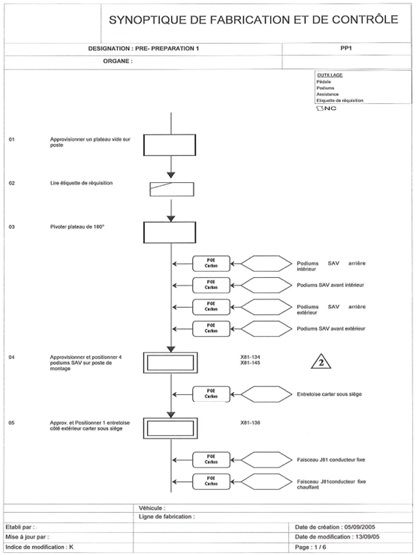

Un synoptique de fabrication est un schéma ou un diagramme de flux qui visualise l’ensemble du processus de production, de la matière première au produit fini.
Avec l’intégration du synoptique de fabrication dans un logiciel AMDEC comme Robust Engineering Software, il est possible de centraliser les informations, d’identifier les flux, les machines. Cela permet de comprendre rapidement le fonctionnement globa. Le logiciel transforme une documentation souvent dispersée en un outil vivant, collaboratif et partagé entre équipes process, production et qualité.
Le Synoptique de fabrication peut-il être connecté à d’autres outils industriels ?
Oui. Il peut être relié aux systèmes ERP, MES, PLM. Cette intégration permet de récupérer automatiquement les données de production, d’alimenter le synoptique en temps réel et de garantir que les informations sont toujours à jour.
L’avantage est une cohérence totale.
Quelle est la différence entre un synoptique de fabrication logiciel et un synoptique papier ou Excel ?
Un synoptique papier ou Excel offre une vue statique, souvent difficile à mettre à jour ou partager. Robust Engineering Software fournit un synoptique dynamique, interactif et modulable et connecté
Quels sont les bénéfices concrets pour les équipes production et process ?
Les principaux bénéfices du synoptique de fabrication de Robust Engineering Software sont :
- meilleure compréhension des flux de production,
- dentification rapide des étapes critiques et des goulots d’étranglement,
- réduction des erreurs et des temps morts,
- amélioration de la collaboration interservices,
- suivi simplifié des modifications ou ajustements de ligne.
Robust Engineering Software transforme la documentation statique en un outil opérationnel et collaboratif, support aux décisions et levier d’optimisation continue.
